KHB-16S-12
Robinet à boisseau sphérique (modèle bloc)

Informations produits

• Données techniques

  DN:	12
  Pression de service [bar]:	500
  Filetage + norme:	Pour raccord de tubes sans soudure, DIN 23, série lourde, ISO 8434-1
  Filetage de raccordement [GA]:	M24x1.5
  Ø tube R [mm]:	16

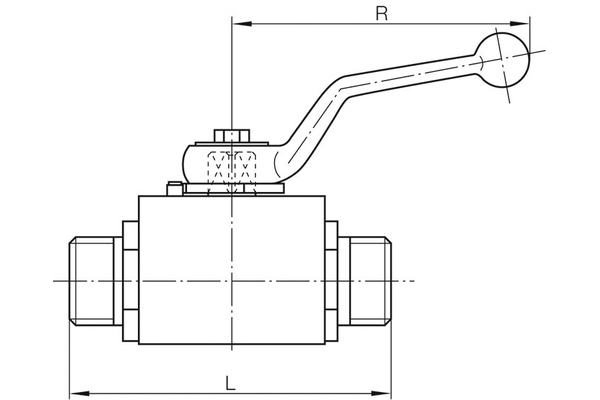

  L [mm]:	87
  Longueur de bras [R] [mm]:	112
  B [mm]:	45
  H1 [mm]:	17
  H [mm]:	40
  GL [mm]:	14
  Matériau Joint de bille de commande:	POM
  Matériau arbre de transmission:	Acier
  Matériau bille de commande:	Acier, chromage dur
  Matériau boîtier:	Acier
  Matériau étanchéité arbre de transmission:	NBR
