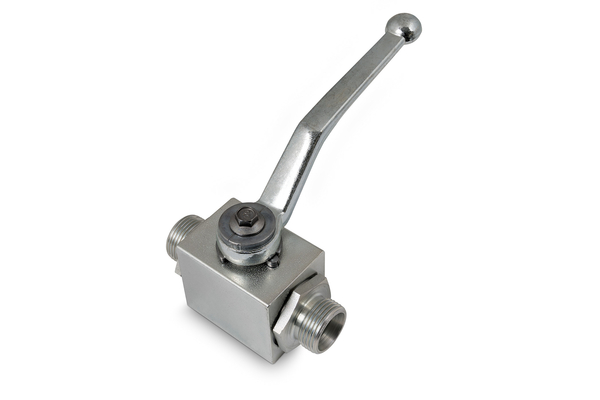

KHB-8S-4
Robinet à boisseau sphérique (modèle bloc)

Informations produits

• Spécifications

  DN:	4
  Pression de service [bar]:	500
  Filetage + norme:	Pour raccord de tubes sans soudure, DIN 23, série lourde, ISO 8434-1
  Filetage de raccordement [GA]:	M16x1,5
  Ø tube R [mm]:	8

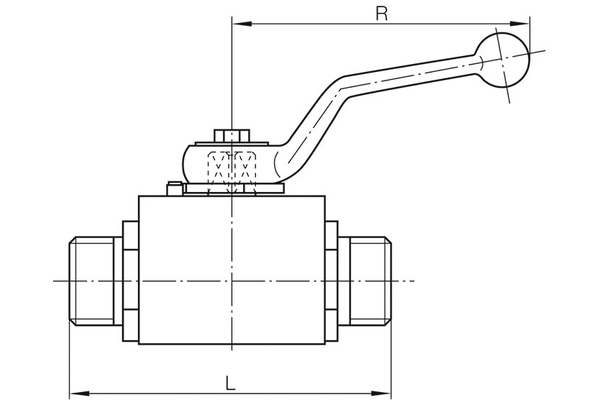

  L [mm]:	73
  Longueur de bras [R] [mm]:	76
  B [mm]:	20
  H1 [mm]:	10
  H [mm]:	25
  GL [mm]:	12
  Matériau Joint de bille de commande:	POM
  Matériau arbre de transmission:	Acier
  Matériau bille de commande:	Acier, chromage dur
  Matériau boîtier:	Acier
  Matériau étanchéité arbre de transmission:	NBR
