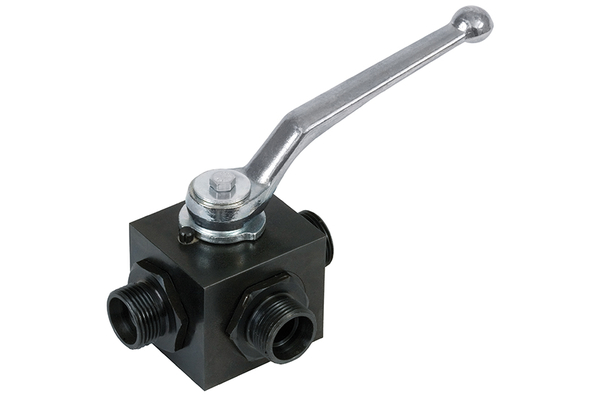

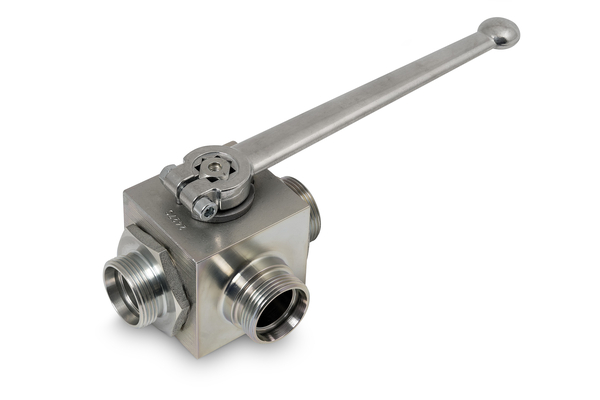

Robinet à boisseau sphérique commutable (métrique, série légère)

Illustration similaire
Illustration similaire
Illustration similaire

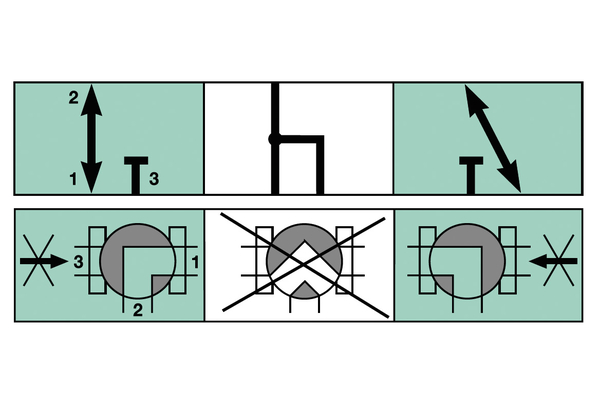

Modèle 3/2 voies

Accessoires

Détails

Référence
KHU3-6L-4-L
%
SALE
KHU3-8L-6-L
%
SALE
KHU3-10L-8-L
%
SALE
KHU3-12L-10-L
%
SALE
KHU3-15L-12-L
%
SALE
KHU3-18L-16-L
%
SALE
KHU3-22L-20-L
%
SALE
KHU3-28L-25-L
%
SALE
KHU3-6L-4-T
%
SALE
KHU3-8L-6-T
%
SALE
KHU3-10L-8-T
%
SALE
KHU3-12L-10-T
%
SALE
KHU3-15L-12-T
%
SALE
KHU3-18L-16-T
%
SALE
KHU3-22L-20-T
%
SALE
KHU3-28L-25-T
%
SALE
DN
4
6
8
10
12
16
20
25
4
6
8
10
12
16
20
25
Pression de service [bar]
500
500
500
500
500
400
400
400
500
500
500
500
500
400
400
400
Filetage + norme
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série légère, ISO 8434-1
Filetage de raccordement [GA]
M12x1,5
M14x1,5
M16x1,5
M18x1,5
M22x1,5
M26x1,5
M30x2,0
M36x2,0
M12x1,5
M14x1,5
M16x1,5
M18x1,5
M22x1,5
M26x1,5
M30x2,0
M36x2,0
Ø tube R [mm]
28
6
8
10
18
22
28

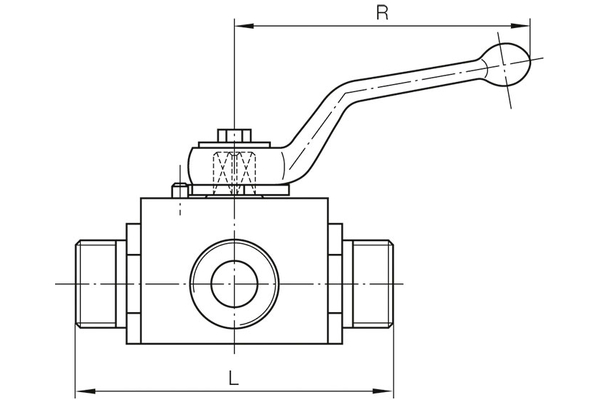

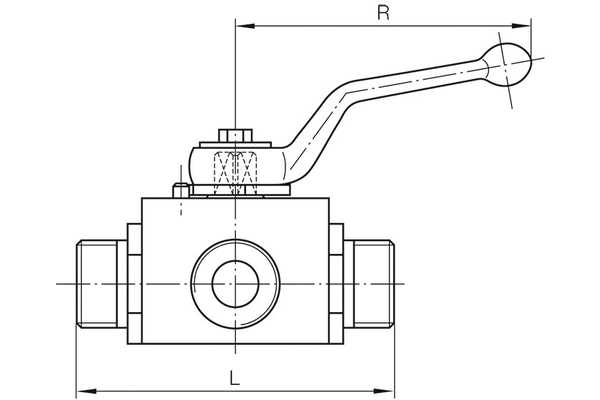

L [mm]
67
67
75
75
83
82
99
108
67
67
75
75
83
82
99
108
Longueur de bras [R] [mm]
76
76
100
100
112
166
187
187
76
76
100
100
112
166
187
187
B [mm]
65
30
30
40
50
55
65
SW [mm]
50
19
19
24
36
41
50
SW1 [mm]
14
7
7
8
10
14
14
H1 [mm]
31,0
15,0
15,0
14,5
25,0
29,0
31,0
H [mm]
65
30
30
35
50
60
65
Perçage
L
L
L
L
L
L
L
L
T
T
T
T
T
T
T
T
GL [mm]
14
10
10
11
12
14
14
Quantité


Informations produits

  • Données techniques
    Matériau Joint de bille de commande: POM
    Matériau arbre de transmission: Acier
    Matériau bille de commande: Acier, chromage dur
    Matériau boîtier: Acier
    Matériau étanchéité arbre de transmission: NBR

Conseils pratiques

La commutation ne peut se faire qu'en l'absence de pression
