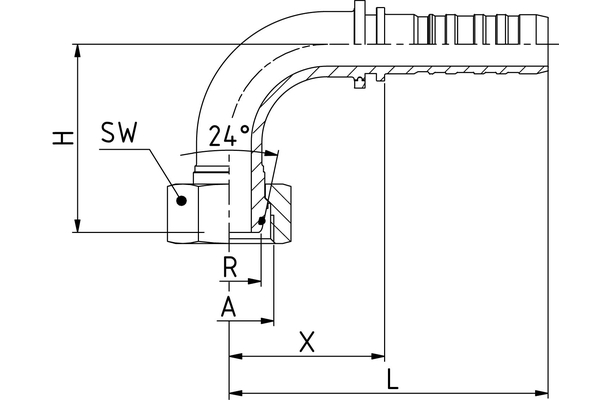

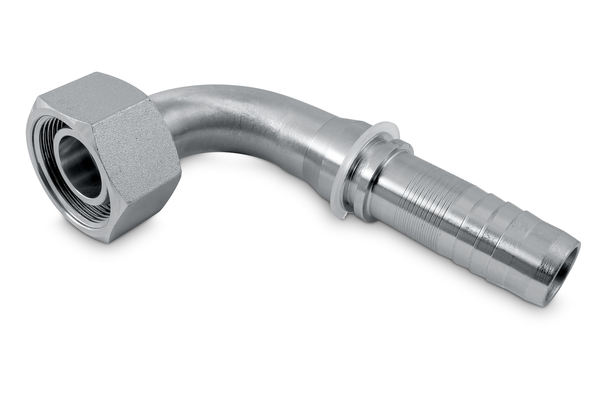

DKOS 90° (HNS)

Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde

Accessoires

Détails

Référence

HNS30MSOF20-90S12

HNS36MSOF25-90S12

HNS36MSOF25-90S12-46

HNS36MSOF25-90S16

HNS42MSOF30-90S16

HNS52MSOF38-90S20

HNS52MSOF38-90S24

Size

Pouce

3/4"

1.1/4"

1.1/2"

Filetage de raccord A

M30x2,0

M36x2,0

M42x2,0

M52x2,0

Ø tube R [mm]

X [mm]

66,1

51,0

76,0

85,0

95,0

105,0

H [mm]

67,5

59,5

82,0

70,0

92,0

95,0

SW1 [mm]

Quantité

Largeurs nominales standard en caractères gras

Informations produits

Données techniques

Désignation de raccord Indunorm:	MSOF 90°
Forme:	90°
Gamme d'embout à sertir:	Programme multispiral HNS No-Skive
Matériau:	Acier galvanisé
Matériau:	Acier galvanisé
Type de raccord:	DKOS 90°

Avantages

Il n'est pas nécessaire de dénuder le tuyau ISOFLEX6000 !

Conseils pratiques

En cas de températures élevées, le joint torique NBR peut être facilement remplacé par un joint torique Viton(R), voir XV-SET-OR..L/S-V.
