DKL 90°

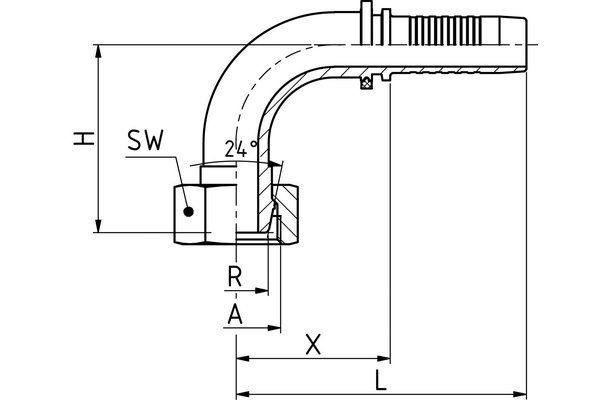

Illustration similaire

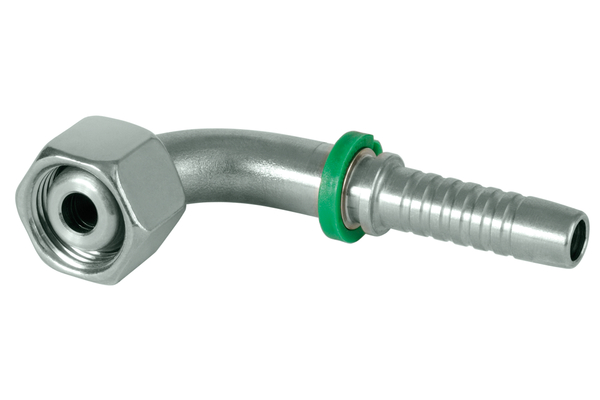

Illustration similaire

Cône d’étanchéité avec écrou-raccord, série légère

Accessoires

Détails

Référence
XV12MSF06-90S04
%
SALE
XV14MSF08-90S04
%
SALE
XV16MSF10-90S05
%
SALE
XV16MSF10-90S06
%
SALE
XV18MSF12-90S06
%
SALE
XV22MSF15-90S08
%
SALE
XV26MSF18-90S10
%
SALE
XV30MSF22-90S12
%
SALE
XV36MSF28-90S16
%
SALE
DN
06
06
08
10
10
12
16
19
25
Size
04
04
05
06
06
08
10
12
16
Pouce
1/4
1/4
5/16
3/8
3/8
1/2
5/8
3/4
1
Filetage + norme
Cône d’étanchéité avec écrou-raccord, série légère
Cône d’étanchéité avec écrou-raccord, série légère
Cône d’étanchéité avec écrou-raccord, série légère
Cône d’étanchéité avec écrou-raccord, série légère
Cône d’étanchéité avec écrou-raccord, série légère
Cône d’étanchéité avec écrou-raccord, série légère
Cône d’étanchéité avec écrou-raccord, série légère
Cône d’étanchéité avec écrou-raccord, série légère
Cône d’étanchéité avec écrou-raccord, série légère
Filetage de raccord A
M12x1,5
M14x1,5
M16x1,5
M16x1,5
M18x1,5
M22x1,5
M26x1,5
M30x2,0
M36x2,0
Ø tube R [mm]
6
8
10
10
12
15
18
22
28
X [mm]
25,5
29,0
31,0
36,0
36,7
41,2
45,7
52,8
67,8
L1 [mm]
55,5
59,0
61,0
69,5
70,0
76,5
84,0
98,8
123,0
H [mm]
31,5
29,0
31,5
30,0
36,0
41,0
49,0
58,9
69,4
SW1 [mm]
17
17
19
19
22
27
32
36
41
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Données techniques
    Désignation de raccord Indunorm: MSF 90°
    Forme: 90°
    Gamme d'embout à sertir: Programme universel XV
    Matériau: Acier de décolletage
    Surface: Chrome III
    Type de raccord: DKL 90°

Avantages

Étanchéité métallique, convient bien aux températures élevées et aux fluides agressifs.
