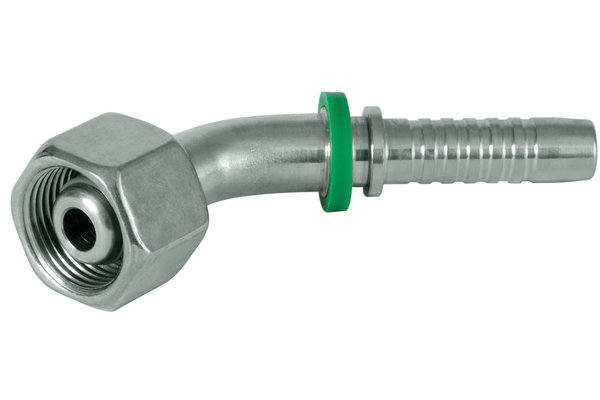

XV12MSOF06-45S04
DKOL 45° MSOF 45°

Informations produits

• Données techniques

  DN:	06
  Size:	04
  Pouce:	1/4
  Filetage + norme:	Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série légère

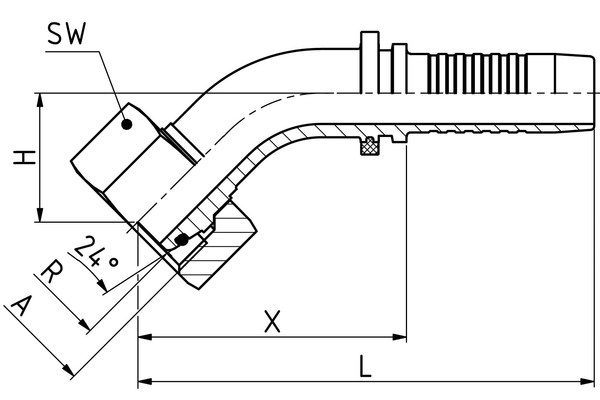

  Filetage de raccord A:	M12x1,5
  Ø tube R [mm]:	6
  X [mm]:	36,5
  L1 [mm]:	66,5
  H [mm]:	18,0
  Diamètre extérieur joint torique [mm]:	5
  Tor joint torique [mm]:	1,5
  SW1 [mm]:	14
  Type d’écrou:	inséré
  Désignation de raccord Indunorm:	MSOF 45°
  Forme:	45°
  Gamme d'embout à sertir:	Programme universel XV
  Matériau:	Acier de décolletage
  Résistance à la rouille blanche [h]:	120
  Résistance à la rouille rouge [h]:	720
  Surface:	Zinc-nickel
  Type de raccord:	DKOL 45°
