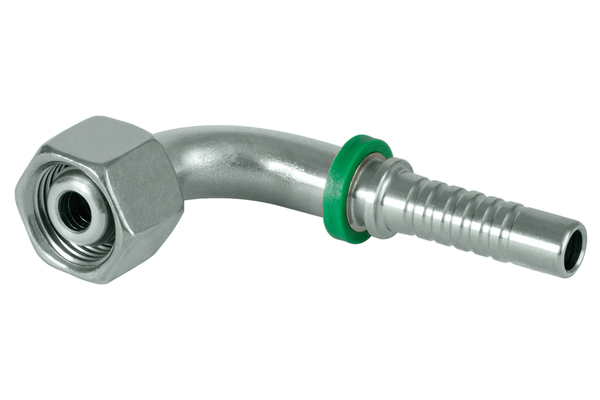

XV18MSOF12-90S06
DKOL 90° MSOF 90°

Informations produits

• Données techniques

  DN:	10
  Size:	06
  Pouce:	3/8
  Filetage + norme:	Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série légère
  Filetage de raccord A:	M18x1,5

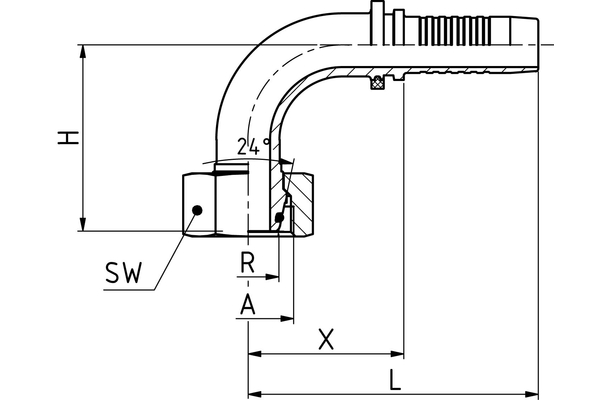

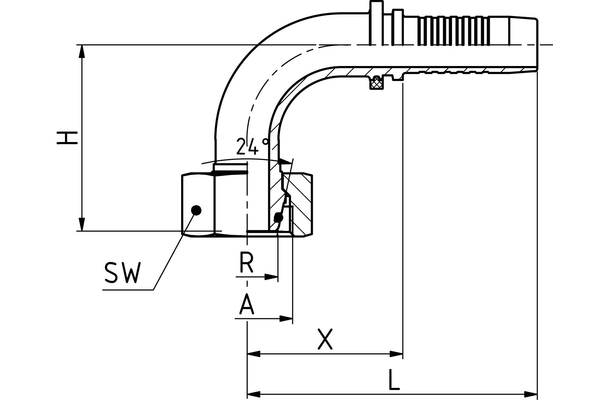

  Ø tube R [mm]:	12
  X [mm]:	37,5
  L1 [mm]:	71,0
  H [mm]:	36,0
  Diamètre extérieur joint torique [mm]:	11
  Tor joint torique [mm]:	1,5
  SW1 [mm]:	22
  Type d’écrou:	Écrou-raccord
  Désignation de raccord Indunorm:	MSOF 90°
  Forme:	90°
  Gamme d'embout à sertir:	Programme universel XV
  Matériau:	Acier de décolletage
  Résistance à la rouille blanche [h]:	120
  Résistance à la rouille rouge [h]:	720
  Surface:	Zinc-nickel
  Type de raccord:	DKOL 90°
