XV18MSOF10-45S05
DKOS 45° MSOF 45°

Informations produits

• Spécifications

  DN:	08
  Size:	05
  Pouce:	5/16
  Filetage + norme:	Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde

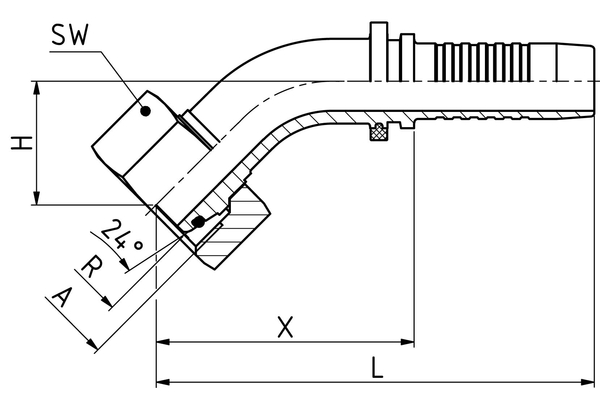

  Filetage de raccord A:	M18x1,5
  Ø tube R [mm]:	10
  X [mm]:	38,5
  L1 [mm]:	68,5
  H [mm]:	18,5
  Diamètre extérieur joint torique [mm]:	9
  Tor joint torique [mm]:	1,5
  SW1 [mm]:	22
  Type d’écrou:	Écrou-raccord
  Désignation de raccord Indunorm:	MSOF 45°
  Forme:	45°
  Gamme d'embout à sertir:	Programme universel XV
  Matériau:	Acier de décolletage
  Résistance à la rouille blanche [h]:	120
  Résistance à la rouille rouge [h]:	720
  Surface:	Zinc-nickel
  Type de raccord:	DKOS 45°
