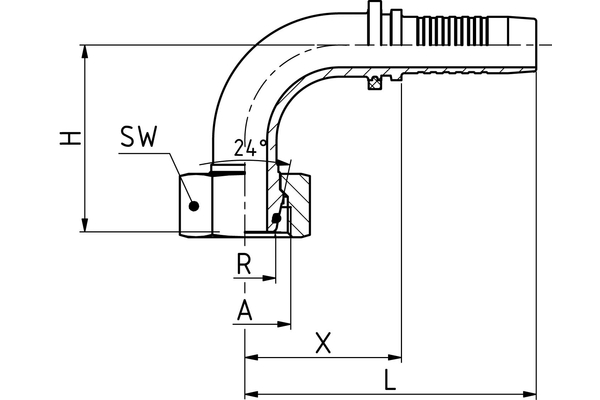

XV30MSOF20-90S10
DKOS 90° MSOF 90°

Informations produits

• Données techniques

  DN:	16
  Size:	10
  Pouce:	5/8
  Filetage + norme:	Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
  Filetage de raccord A:	M30x2,0
  Ø tube R [mm]:	20
  X [mm]:	49,0
  L1 [mm]:	89,5
  H [mm]:	52,0
  Diamètre extérieur joint torique [mm]:	17,5
  Tor joint torique [mm]:	2,5
  SW1 [mm]:	36
  Type d’écrou:	Écrou-raccord
  Désignation de raccord Indunorm:	MSOF 90°
  Forme:	90°
  Gamme d'embout à sertir:	Programme universel XV
  Matériau:	Acier de décolletage
  Résistance à la rouille blanche [h]:	120
  Résistance à la rouille rouge [h]:	720
  Surface:	Zinc-nickel
  Type de raccord:	DKOS 90°
