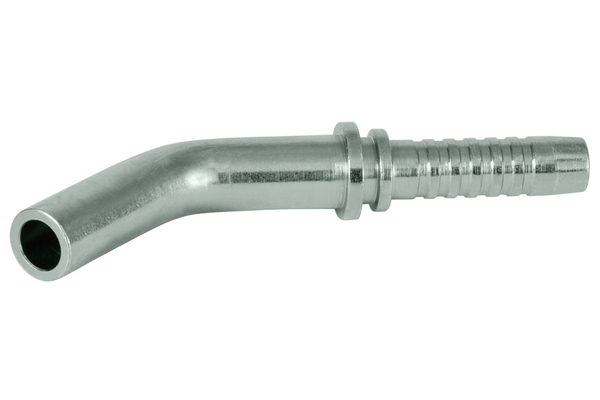

BEL/RSL - Embout de tube 45°

Illustration similaire
Illustration similaire

Embout de tube DIN 2353 pour bague coupante et écrou-raccord, série légère

Accessoires

Détails

Référence
XV06MOSE45S04
%
SALE
XV08MOSE45S04
%
SALE
XV28MOSE45S16
%
SALE
DN
06
06
25
Size
04
04
16
Pouce
1/4
1/4
1
Filetage + norme
Embout de tube DIN 2353 pour bague coupante et écrou-raccord, série légère
Embout de tube DIN 2353 pour bague coupante et écrou-raccord, série légère
Embout de tube DIN 2353 pour bague coupante et écrou-raccord, série légère

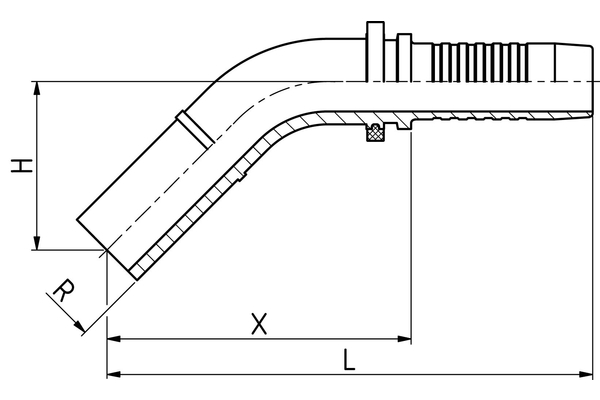

Ø tube R [mm]
6
8
28
X [mm]
49,0
43,5
101,0
L1 [mm]
79,0
73,5
161,0
H [mm]
19,0
19,0
41,0
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Données techniques
    Désignation de raccord Indunorm: MOSE 45°
    Forme: 45°
    Gamme d'embout à sertir: Programme universel XV
    Matériau: Acier de décolletage
    Type de raccord: BEL 45°

Conseils pratiques

Le prémontage de la bague coupante doit être effectué dans l'embout de prémontage trempé RV..VM-L/S. Veuillez consulter nos instructions de montage pour le montage correct des bagues coupantes dans l'annexe technique.
