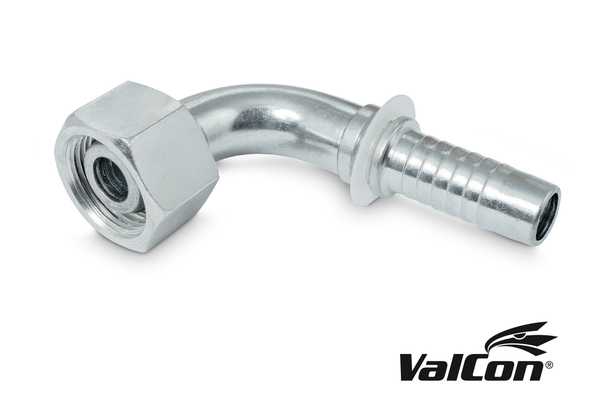

ValCon® DKOS 90°

Illustration similaire
Illustration similaire

Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde

Accessoires

Détails

Référence
VC14MSOF06-90S04
%
SALE
VC16MSOF08-90S04
%
SALE
VC18MSOF10-90S06
%
SALE
VC20MSOF12-90S06
%
SALE
VC30MSOF20-90S12
%
SALE
VC36MSOF25-90S16
%
SALE
VC18MSOF10-90S04
%
SALE
VC20MSOF12-90S05
%
SALE
VC22MSOF14-90S06
%
SALE
VC24MSOF16-90S08
%
SALE
VC30MSOF20-90S10
%
SALE
VC36MSOF25-90S12
%
SALE
VC42MSOF30-90S16
%
SALE
DN
6
6
10
10
19
25
6
8
10
12
16
19
25
Size
04
04
06
06
12
16
04
05
06
08
10
12
16
Pouce
1/4"
1/4"
3/8"
3/8"
3/4"
1"
1/4"
5/16"
3/8"
1/2"
5/8"
3/4"
1"
Filetage + norme
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde

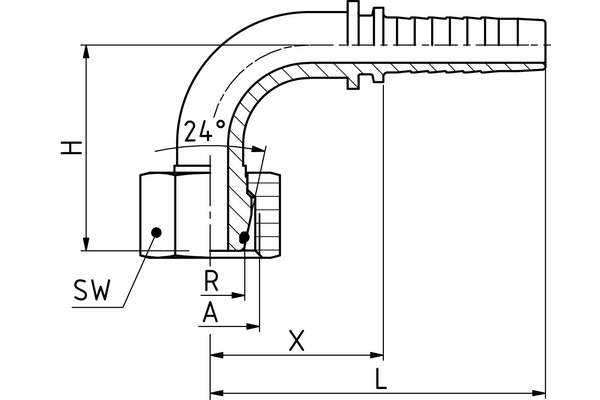

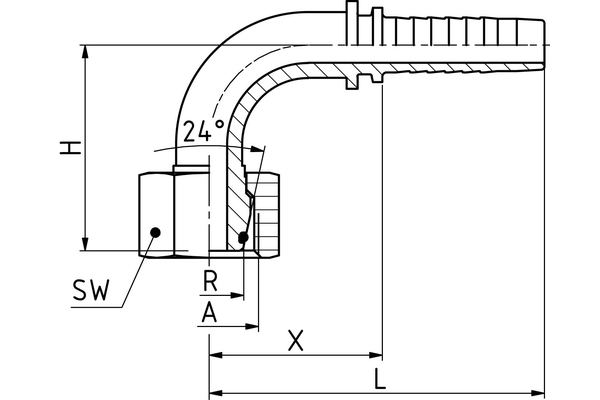

Ø tube R [mm]
6
8
10
12
20
25
10
12
14
16
20
25
30
H [mm]
26,0
31,0
33,5
34,0
55,0
66,0
33,5
35,0
42,0
41,0
50,0
59,0
74,0
d [mm]
6,0
4,0
7,0
7,0
15,0
20,0
4,0
5,5
7,0
9,5
12,0
15,0
20,0
Pipe E [mm]
8
10
12
20
25
10
12
14
16
20
25
30
T
M14-1,5
M16x1,5
M18x1,5
M20x1,5
M30x2
M36x2
M18x1,5
M20x1,5
M22x1,5
M24x1,5
M30x2
M36x2
M42x2
E [mm]
17
19
22
24
36
46
22
24
27
30
36
46
50
C [mm]
20,3
25,5
33,5
34,0
58,0
72,0
27,0
31,0
33,5
41,0
46,0
56,0
72,0
L [mm]
53,5
53,5
63,5
63,5
107,5
123,5
52,0
58,5
63,5
72,0
80,5
95,0
120,0
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Données techniques
    Désignation de raccord Indunorm: MSOF 90°
    Forme: 90°
    Gamme d'embout à sertir: VC
    Matériau: Acier de décolletage
    Type de raccord: DKOS 90°

Conseils pratiques

En cas de températures élevées, le joint torique NBR peut être facilement remplacé par un joint torique Viton(R), voir XV-SET-OR..L/S-V.
