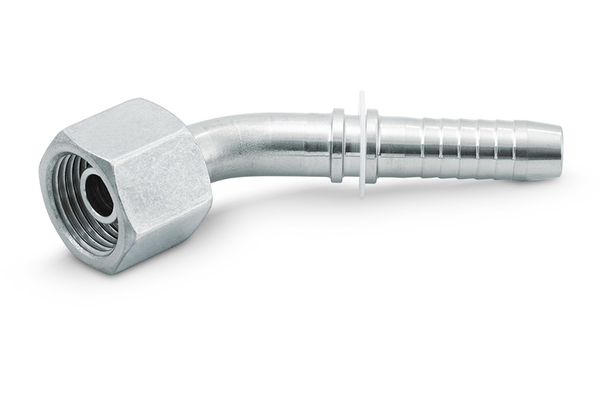

XP16MSOF08-45S03VA
DKOS 45° INOX MSOF 45°INOX

Informations produits

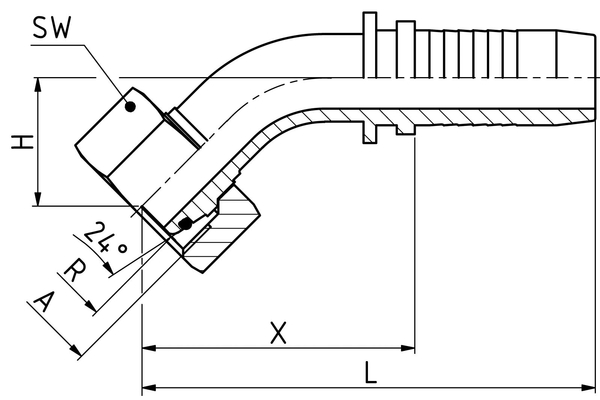

• Données techniques

  DN:	5
  Size:	3
  Pouce:	3/16"
  Filetage + norme:	Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
  Filetage de raccord A:	M 16 x 1,5
  Ø tube R [mm]:	8
  X [mm]:	37
  H [mm]:	16,5
  Tor joint torique [mm]:	1,5
  Joint torique 1:	6 x 1,5
  SW1 [mm]:	19
  d [mm]:	6
  Degré:	45
  Désignation de raccord Indunorm:	MSOF 45° INOX
  Forme:	45°
  Gamme d'embout à sertir:	XP INOX
  Matériau:	Acier inoxydable 1.4571
  Matériau joint torique:	VITON
  Type de raccord:	DKOS 45° INOX
