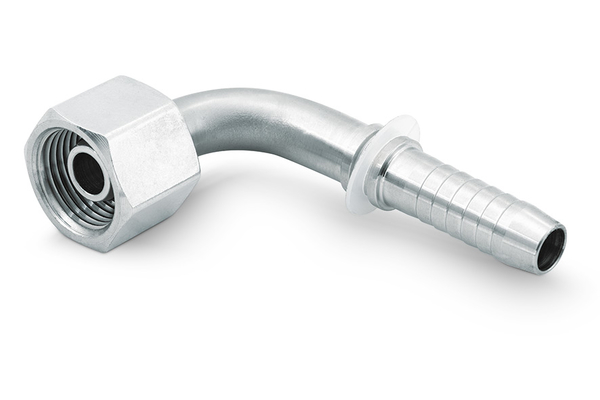

XP30MSOF20-90S10VA
DKOS 90° INOX MSOF 90°INOX

Informations produits

• Données techniques

  DN:	16
  Size:	10
  Pouce:	5/8"
  Filetage + norme:	Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde

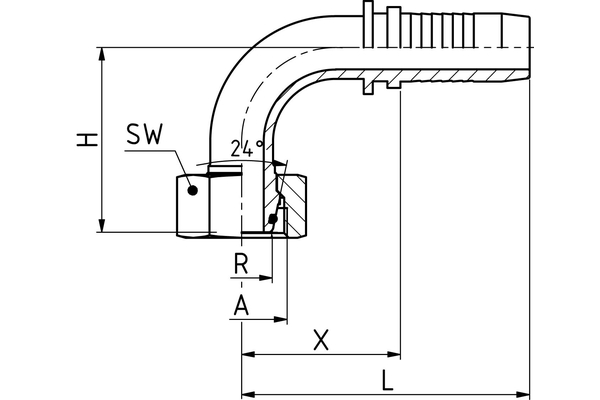

  Filetage de raccord A:	M 30 x 2
  Ø tube R [mm]:	20
  X [mm]:	59
  H [mm]:	51
  Tor joint torique [mm]:	2,4
  Joint torique 1:	16,3 x 2,4
  SW1 [mm]:	36
  d [mm]:	16,3
  Degré:	90
  Désignation de raccord Indunorm:	MSOF 90° INOX
  Forme:	90°
  Gamme d'embout à sertir:	XP INOX
  Matériau:	Acier inoxydable 1.4571
  Matériau joint torique:	VITON
  Type de raccord:	DKOS 90° INOX
