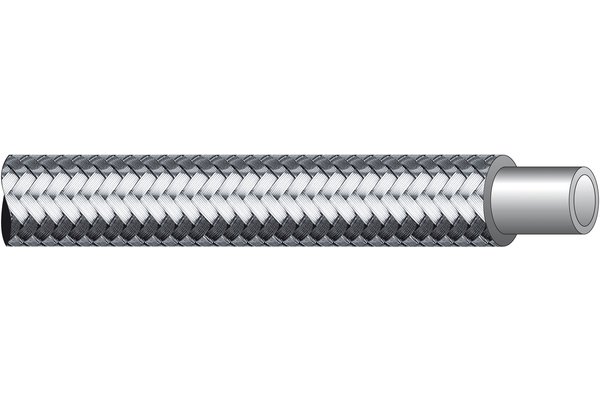

Tuyau TEF2H (âme épaisse, lisse)

Tuyau de pression flexible/tuyau en téflon pour les applications dans l'hydraulique ainsi que pour l'utilisation de liquides agressifs et chauds ou froids

Accessoires

Détails

Référence

TEF2H06

TEF2H08

TEF2H10

TEF2H12

Size

Pouce

1/4

5/16

3/8

1/2

Ø extérieur [mm]

10,2

11,7

14,2

17,2

Rayon de flexion [mm]

102

127

152

Pression de service [bar]

172

155

138

120

Pression d'éclatement [bar]

690

621

552

483

Facteur de sécurité

4:1

Monture standard

XV04P3W

XV05P3W

XV06P3W

XV08P3W

Poids [kg]

0,128

0,139

0,25

0,257

Quantité

Informations produits

Spécifications

Application:	Industrie hydraulique et chimique
Couleur âme intérieure:	blanc
Homologation MSHA:	non
Médias:	Résistance aux fluides sur demande
Nombre de couches:	1
Plage de température [°C]:	-60°C à +260°C
Support de pression:	Tresse en fil d'acier inoxydable (A.I.S.I. 304/1.4301)
Température de service max. [°C]:	+260°
Âme intérieure:	Tube extrudé lisse sans soudure en PTFE

Avantages

Grâce à l'épaisseur de paroi plus importante de l'âme interne en PTFE par rapport au TEF1H : Meilleure stabilité au flambage, pressions de service plus élevées, durée de vie plus longue en cas d'utilisation avec des fluides abrasifs.

Accessoires

Embouts à sertir du programme universel XV (disponible également en acier inoxydable).

Conseils pratiques

L'utilisation de notre douille à sertir spéciale permet d'éviter le collage habituel de la ligne de séparation avec du ruban adhésif en tissu. Toutefois, lors du stockage, les extrémités doivent être sécurisées de manière à éviter d'endommager l'âme interne, afin d'éviter tout risque pour le personnel.
