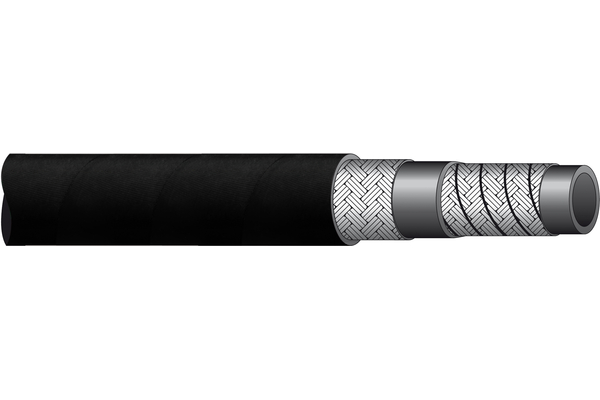

Tuyau d'aspiration textile très souple SP-R4 (dépasse SAE 100 - R4)

Détails

Référence
SP-R4-20
%
SALE
SP-R4-25
%
SALE
SP-R4-32
%
SALE
SP-R4-40
%
SALE
SP-R4-50
%
SALE
SP-R4-63
%
SALE
DN
19
25
31
38
51
63
Size
12
16
20
24
32
40
Pouce
3/4
1
1.1/4
1.1/2
2
2.1/2
Ø extérieur [mm]
30,0
36,0
43,0
49,0
62,0
76,0
Ø intérieur [mm]
19,0
25,0
32,0
38,0
51,0
63,0
Rayon de flexion [mm]
38
50
64
76
102
125
Pression de service [bar]
21
17
14
10
7
4
Pression d'éclatement [bar]
84
68
56
40
28
16
Facteur de sécurité
4:1
4:1
4:1
4:1
4:1
4:1
Monture standard
Poids [kg]
0,60
0,75
0,92
1,06
1,38
2,18
Pression d'essai statique [bar]
42,0
34,0
28,0
20,0
14,0
8,0
Quantité


Informations produits

  • Spécifications
    Application: Tuyau de refoulement pour les applications d'aspiration et de retour
    Couleur revêtement extérieur: noir
    Couleur âme intérieure: noir
    Homologation MSHA: non
    Homologations: SAE J517 Types : SAE 100/R4 : 2008
    Médias: Fluides hydrauliques HL+ HLP selon DIN 51524
    Nombre de couches: 2
    Norme/Standards: dépasse SAE 100 R4
    Plage de température [°C]: -40°C à +100°C
    Revêtement extérieur: Caoutchouc synthétique, résistant à l'abrasion
    Support de pression: Inserts textiles très résistants à la traction avec spirale en acier à ressort
    Température de service max. [°C]: +100°C
    Âme intérieure: Áme du tuyau en caoutchouc synthétique

Avantages

Nettement meilleur que le tuyau R4, dépasse de loin les rayons de courbure selon SAE 100-R4. Rayon de courbure jusqu'à 70% plus étroit que le tuyau R4.

Accessoires

STOPFLEX APS Gaine de protection TEXS avec Velcro

Conseils pratiques

Coupez le tuyau à l'aide d'une scie à main. La spirale en acier à ressort peut être sectionnée à l'aide d'un coupe-force, par exemple. Prévenez les blessures en coupant à ras les extrémités de la spirale qui dépassent. Le tuyau d'aspiration R4 ne doit en aucun cas être coupé avec une lame circulaire dentée ! Avec une lame circulaire dentée, la spirale en acier à ressort risque de s'accrocher aux dents de la lame circulaire, ce qui non seulement endommage la lame, mais peut aussi entraîner des blessures graves pour l'opérateur. Si vous utilisez une lame circulaire lisse, nous vous recommandons d'utiliser des machines à avance manuelle.
