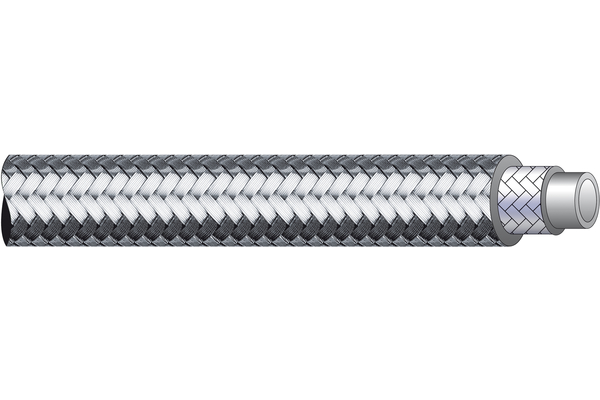

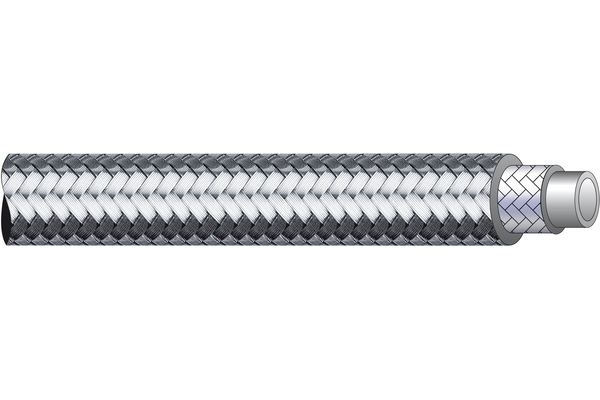

Tuyau à double tressé TEF5H (âme lisse)

Tuyau de pression flexible/tuyau en téflon pour les applications dans l'hydraulique ainsi que pour l'utilisation de liquides agressifs et chauds ou froids

Accessoires

Détails

Référence

TEF5H06

TEF5H08

TEF5H10

TEF5H12

TEF5H16

TEF5H20

TEF5H25

Size

Pouce

1/4

5/16

3/8

1/2

5/8

3/4

Ø extérieur [mm]

11,4

13,2

15,7

18,7

21,7

25,5

31,2

Rayon de flexion [mm]

102

120

152

178

203

305

Pression de service [bar]

300

270

230

190

162

125

100

Pression d'éclatement [bar]

1200

1080

920

760

650

500

400

Facteur de sécurité

4:1

Monture standard

XV04P3W

XV05P3W

XV06P3W

XV08P3W

XV10P3W

XV12P3W

XV16P3W

Poids [kg]

0,28

0,3125

0,435

0,53

0,8

0,835

1,2

Quantité

Informations produits

Spécifications

Application:	Industrie hydraulique et chimique
Couleur âme intérieure:	blanc
Homologation MSHA:	non
Médias:	Résistance aux fluides sur demande
Nombre de couches:	2
Plage de température [°C]:	-60°C à +260°C
Support de pression:	Tresse en fil d'acier inoxydable (A.I.S.I. 304/1.4301)
Température de service max. [°C]:	+260°
Âme intérieure:	Tube extrudé lisse sans soudure en PTFE

Avantages

Pressions de service très élevées avec les avantages éprouvés de la technologie des tuyaux en PTFE. Utilisable comme tuyau pour résoudre des problèmes dans l'industrie de la fonderie. Facile à appliquer sur place, même en déplacement avec le Sprinter®.

Accessoires

Embouts à sertir du programme universel XV (disponible également en acier inoxydable).

Conseils pratiques

L'utilisation de notre douille à sertir spéciale permet d'éviter le collage habituel de la ligne de séparation avec du ruban adhésif en tissu. Toutefois, lors du stockage, les extrémités doivent être sécurisées de manière à éviter d'endommager l'âme interne, afin d'éviter tout risque pour le personnel.
