3CFHF raccord femelle

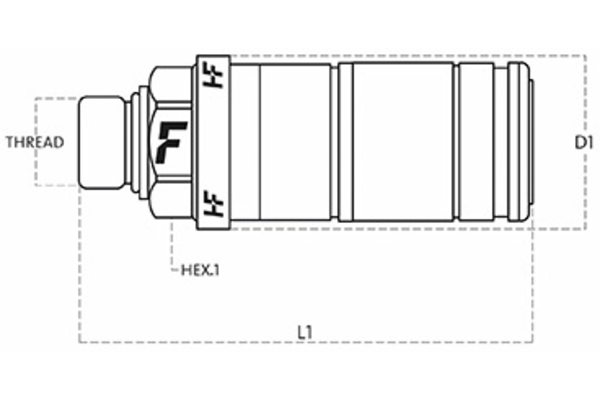

Illustration similaire

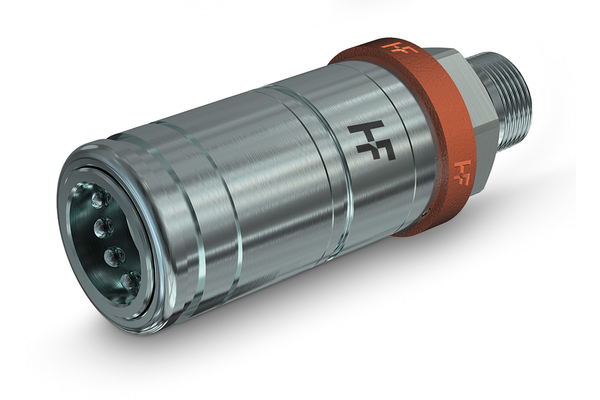

Illustration similaire

Raccord femelle de coupleur Push-Pull pour la technique agricole avec augmentation du débit jusqu'à 250 l/ min.

Accessoires

Détails

Référence
3CFHF0821/2215 F
%
SALE
3CFHF081/1815 F
%
SALE
3CFHF081/2215 F
%
SALE
3CFHF08 12GAS F
%
SALE
3CFHF08 12NPT F
%
SALE
3CFHF0819/2215 F
%
SALE
3CFHF087/1815 F
%
SALE
3CFHF087/2215 F
%
SALE
BG
3
3
3
3
3
3
3
3
DN
12
12
12
12
12
12
12
12
Size
08
08
08
08
08
08
08
08
Pouce
1/2
1/2
1/2
1/2
1/2
1/2
1/2
1/2
Pression de service [bar]
250
250
250
250
250
250
250
250
Filetage + norme
Filetage à visser métrique avec ED ISO 9974-2
Filetage à visser métrique avec joint torique ISO 6149-2
Filetage à visser métrique avec joint torique ISO 6149-2
BSP Filetage femelle ISO 1179-1
NPT Filetage femelle ANSI B1.20.3
Filetage extérieur métrique Vis creuse DIN 7643
Filetage de cloison métrique court ISO 8434-1-L
Filetage de cloison métrique court ISO 8434-1-L
Filetage de raccordement [GA]
M22x1,5
M18x1,5
M22x1,5
1/2
1/2
M22x1,5
M18x1,5
M22x1,5
Ø tube R [mm]
12L
15L
Diamètre extérieur raccord femelle [mm]
42,00
42,0
42,0
42,0
42,0
42,0
42,0
42,0
Longueur raccord femelle [mm]
109,2
112,2
109,7
106,2
106,2
134,7
121,2
122,4
Accouplable sous pression
Côté raccord mâle jusqu'à 250 bar
Côté raccord mâle jusqu'à 250 bar
Côté raccord mâle jusqu'à 250 bar
Côté raccord mâle jusqu'à 250 bar
Côté raccord mâle jusqu'à 250 bar
Côté raccord mâle jusqu'à 250 bar
Côté raccord mâle jusqu'à 250 bar
Côté raccord mâle jusqu'à 250 bar
SW1 [mm]
32
32
32
27
27
32
32
32
l/min pour ΔP=2 bar
70
70
70
70
70
70
70
70
Quantité


Informations produits

  • Spécifications
    Domaine d'application: Agriculture
    Matériau boîtier: Acier
    Matériau étanchéité: PUR
    Norme: ISO 7241-A
    Plage de température [°C]: -25°C à +100°C
    Raccord femelle ou raccord mâle: Raccord femelle
    Résistance à la rouille rouge [h]: 500
    Surface: Mate 500 (chrome III)

Avantages

Coupleur Push Pull pour applications haut débit. Peut être couplé côté raccord mâle sous pression résiduelle. Avec fonction d'arrachage. Peut être vissé directement dans des blocs de vannes ou sur des tuyauteries fixes. Interchangeable selon la norme ISO 7241 partie A. Débit jusqu'à 250 l/min.
