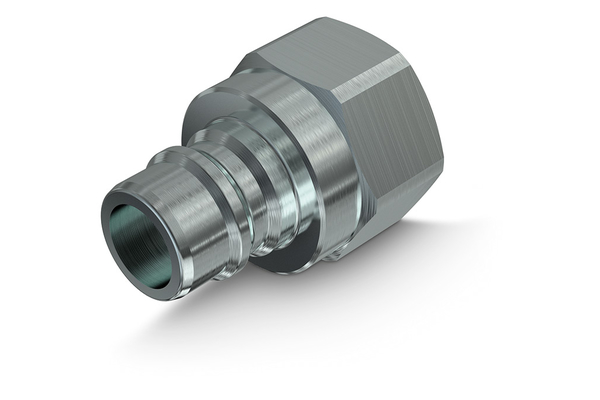

TNL raccord mâle

Coupleurs standard pour le marché américain, avec passage intégral

Accessoires

Détails

Référence

TNL 04 NPT M

TNL 06 NPT M

TNL 08 GAS M

TNL 12 NPT M

Size

Pouce

1/4

3/8

1/2

3/4

Pression de service [bar]

270

220

190

Filetage + norme

NPT Filetage femelle ANSI B1.20.3

BSP Filetage femelle ISO 1179-1

NPT Filetage femelle ANSI B1.20.3

Filetage de raccordement [GA]

1/4

3/8

1/2

3/4

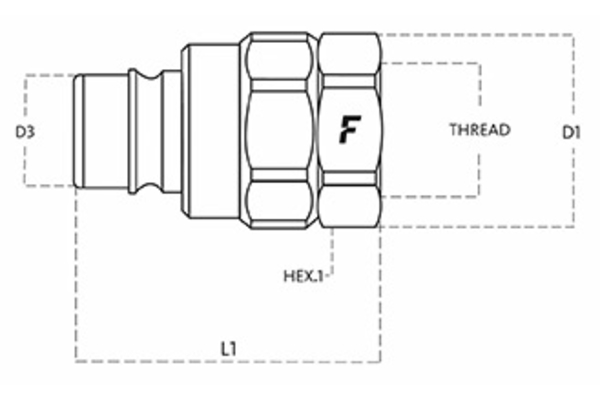

Diamètre extérieur raccord mâle [mm]

10,8

12,9

16,0

23,3

Longueur raccord mâle [mm]

49,0

36,0

45,5

SW [mm]

SW1 [mm]

l/min pour ΔP=2 bar

170

Quantité

Informations produits

Données techniques

Domaine d'application:	Industrie, pétrole et gaz
Matériau boîtier:	Acier
Matériau étanchéité:	NBR
Plage de température [°C]:	-25°C à +125°C
Raccord femelle ou raccord mâle:	Raccord mâle
Résistance à la rouille rouge [h]:	500
Surface:	Mate 500 (chrome III)

Avantages

Les raccords rapides de la série TNL sont généralement utilisés sur le marché américain comme alternative à part entière aux autres produits standard. Une fois montés, sans vannes internes, ils se distinguent par un débit maximal. Ils sont entièrement interchangeables avec les versions TNV.
