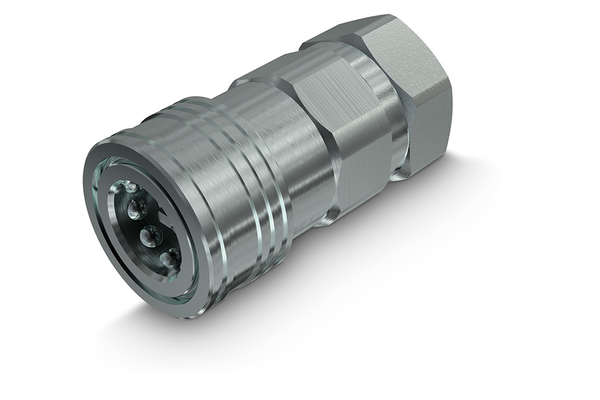

TNV raccord femelle

Coupleurs standard pour le marché américain

Accessoires

Détails

Référence

TNV 04 NPT F

TNV 06 NPT F

TNV 08 NPT F

TNV 12 NPT F

TNV120/1116UN F

TNV120/34GAS F

TNV 16 NPT F

TNV160/1GAS F

TNV 20 NPT F

TNV 24 NPT F

Size

Pouce

1/4

3/8

1/2

3/4

1.1/4

1.1/2

Pression de service [bar]

270

300

220

190

170

150

100

110

Filetage + norme

NPT Filetage femelle ANSI B1.20.3

SAE (UNF) Filetage femelle ISO 11926-1

BSP filetage mâle avec joint torique port BS 5380

NPT Filetage femelle ANSI B1.20.3

BSP filetage mâle avec joint torique port BS 5380

NPT Filetage femelle ANSI B1.20.3

Filetage de raccordement [GA]

1/4

3/8

1/2

3/4

1.1/16

3/4

1.1/4

1.1/2

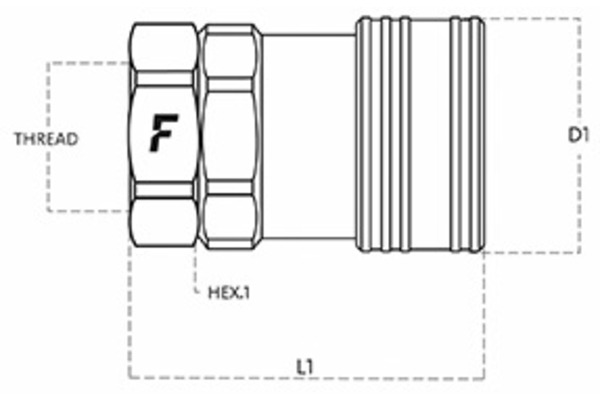

Diamètre extérieur raccord femelle [mm]

24,0

27,0

34,0

42,0

40,0

50,5

56,0

70,0

Longueur raccord femelle [mm]

50,0

57,0

65,0

64,0

85,5

71,0

97,0

91,0

SW [mm]

SW1 [mm]

l/min pour ΔP=2 bar

170

280

450

Quantité

Informations produits

Données techniques

Domaine d'application:	Industrie, pétrole et gaz
Matériau boîtier:	Acier
Matériau étanchéité:	NBR
Plage de température [°C]:	-25°C à +125°C
Raccord femelle ou raccord mâle:	Raccord femelle
Résistance à la rouille rouge [h]:	500
Surface:	Mate 500 (chrome III)

Avantages

Les raccords rapides de la série TNV sont généralement utilisés sur le marché américain comme alternative à part entière aux autres raccords standard. Les vannes sont conçues pour optimiser le débit et permettre la connexion avec les raccords à passage intégral (TNL) de la même série.
