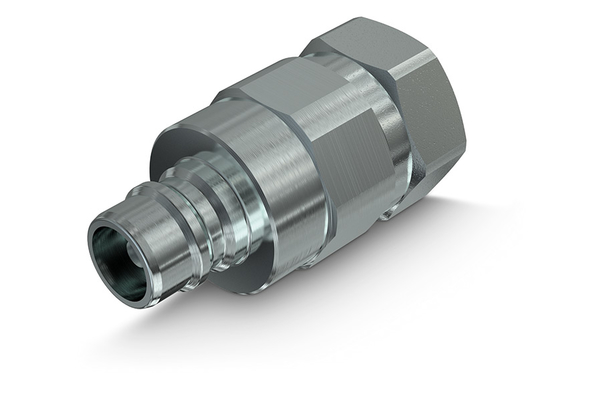

TNV raccord mâle

Coupleurs standard pour le marché américain

Accessoires

Détails

Référence

TNV 04 NPT M

TNV 06 NPT M

TNV 08 NPT M

TNV 12 NPT M

TNV120/1116UN M

TNV120/34GAS M

TNV121/1116UN M

TNV 16 NPT M

TNV160/1GAS M

TNV 20 NPT M

TNV 24 NPT M

Size

Pouce

1/4

3/8

1/2

3/4

1.1/4

1.1/2

Pression de service [bar]

270

300

220

190

150

100

110

Filetage + norme

NPT Filetage femelle ANSI B1.20.3

SAE (UNF) Filetage femelle ISO 11926-1

BSP filetage mâle avec joint torique port BS 5380

JIC Filetage mâle ISO 6149-2

NPT Filetage femelle ANSI B1.20.3

BSP filetage mâle avec joint torique port BS 5380

NPT Filetage femelle ANSI B1.20.3

Filetage de raccordement [GA]

1/4

3/8

1/2

3/4

1.1/16

1.1/4

1.1/2

Diamètre extérieur raccord mâle [mm]

10,8

12,9

16,0

23,3

29,7

36,1

43,5

Longueur raccord mâle [mm]

49,0

57,0

63,0

63,5

64,0

85,5

68,0

91,0

85,0

SW [mm]

SW2 [mm]

SW1 [mm]

l/min pour ΔP=2 bar

170

280

450

Quantité

Informations produits

Données techniques

Domaine d'application:	Industrie, pétrole et gaz
Matériau boîtier:	Acier
Matériau étanchéité:	NBR
Plage de température [°C]:	-25°C à +125°C
Raccord femelle ou raccord mâle:	Raccord mâle
Résistance à la rouille rouge [h]:	500
Surface:	Mate 500 (chrome III)

Avantages

Les raccords rapides de la série TNV sont généralement utilisés sur le marché américain comme alternative à part entière aux autres raccords standard. Les vannes sont conçues pour optimiser le débit et permettre la connexion avec les raccords à passage intégral (TNL) de la même série.
