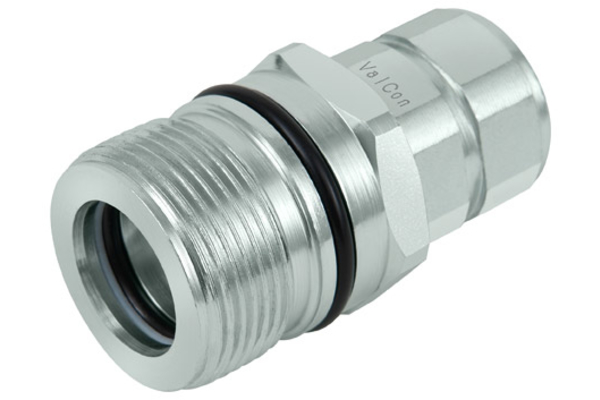

VC-HDS8-CES30-32M

Informations produits

• Données techniques

  BG:	8
  DN:	32
  Size:	20
  Pouce:	1 1/4
  Pression de service [bar]:	333
  Filetage + norme:	CE Filetage mâle série lourde, DIN 3861
  Filetage de raccordement [GA]:	M42x2
  Ø tube R [mm]:	30S
  Diamètre extérieur raccord femelle [mm]:	78,0
  Filetage de jontion:	M70x3
  Longueur raccord femelle [mm]:	121,7

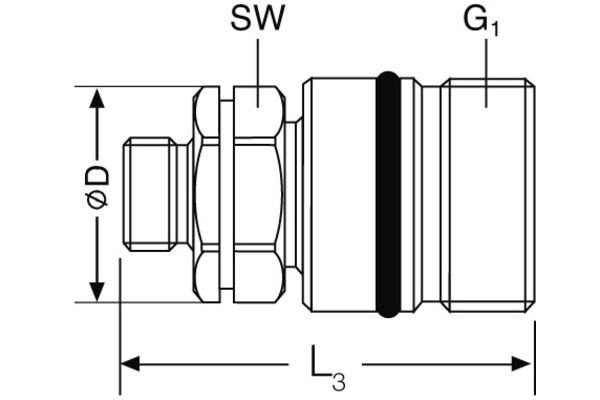

  Ø D [mm]:	78
  Pression d'éclatement couplé [bar]:	1000
  GL [mm]:	20
  Pression d'éclatement raccord femelle non couplé [bar]:	1000
  SW1 [mm]:	55
  l/min pour ΔP=2 bar:	288
  Forme de clapet d'étanchéité:	Clapet
  Matériau bague d'appui:	PTFE
