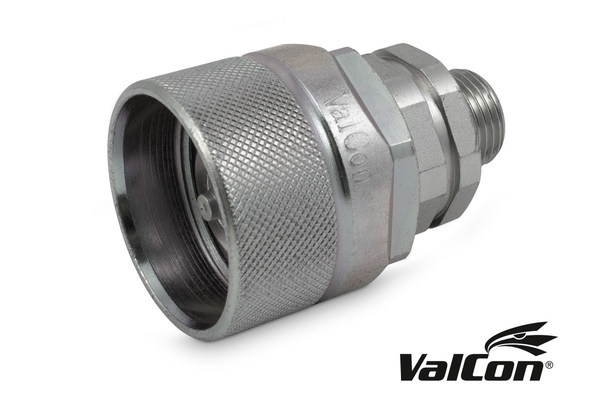

VC-HDS4-CEL15-20S

Informations produits

• Données techniques

  BG:	4
  DN:	20
  Size:	12
  Pouce:	3/4
  Pression de service [bar]:	333
  Filetage + norme:	CE Filetage mâle série légère, DIN 3861
  Filetage de raccordement [GA]:	M22x1,5
  Ø tube R [mm]:	15L

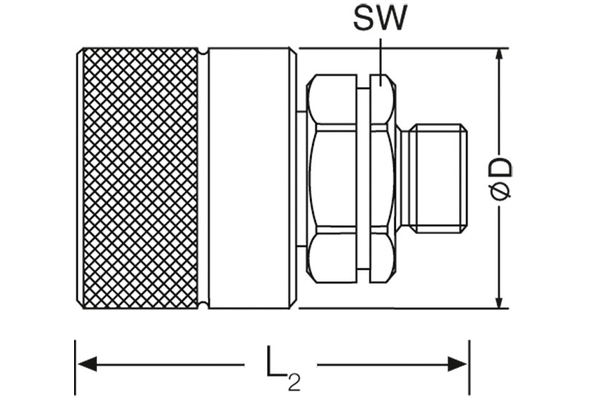

  Diamètre extérieur raccord mâle [mm]:	47,5
  Filetage de jontion:	M42x2
  Longueur raccord mâle [mm]:	75,0
  Pression d'éclatement raccord mâle non couplé [bar]:	1000
  SW2 [mm]:	41
  Pression d'éclatement couplé [bar]:	1400
  GL [mm]:	12
  SW1 [mm]:	36
  l/min pour ΔP=2 bar:	106
  Forme de clapet d'étanchéité:	Clapet
  Matériau bague d'appui:	PTFE
