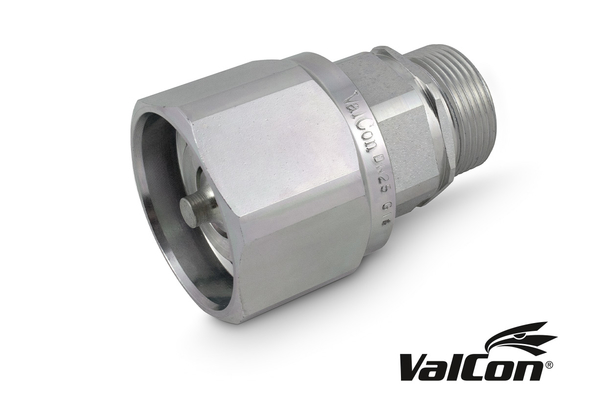

VC-HDS6-CEL18-25S

Informations produits

• Données techniques

  BG:	6
  DN:	25
  Size:	16
  Pouce:	1
  Pression de service [bar]:	333
  Filetage + norme:	CE Filetage mâle série légère, DIN 3861
  Filetage de raccordement [GA]:	M26x1,5
  Ø tube R [mm]:	18L

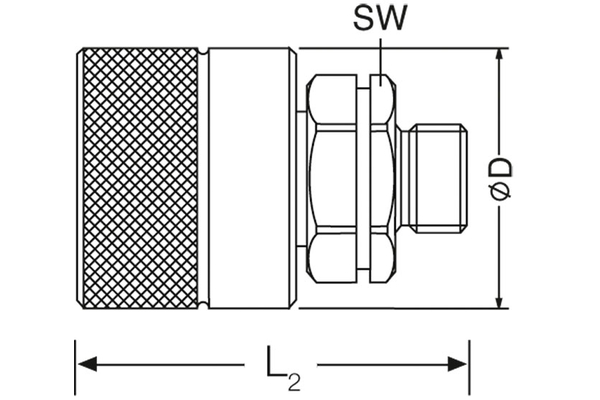

  Diamètre extérieur raccord mâle [mm]:	60,0
  Filetage de jontion:	M48x3
  Longueur raccord mâle [mm]:	80,5
  Pression d'éclatement raccord mâle non couplé [bar]:	1000
  SW2 [mm]:	55
  Pression d'éclatement couplé [bar]:	1400
  GL [mm]:	12
  SW1 [mm]:	41
  l/min pour ΔP=2 bar:	189
  Forme de clapet d'étanchéité:	Clapet
  Matériau bague d'appui:	PTFE
