ST-3FF17UNF12S - Coupleur enfichable série ST-3FF raccord mâle

Informations produits

BG:	3
DN:	12
Size:	08
Pouce:	1/2
Pression de service [bar]:	350
Filetage + norme:	Filetage femelle SAE (UNF) avec joint torique Port ISO 11926-1
Filetage de raccordement [GA]:	1.1/16

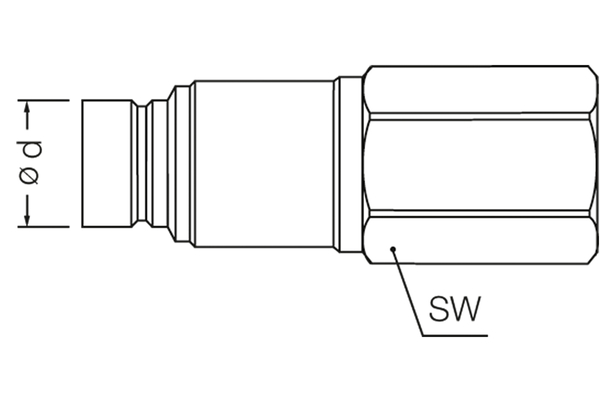

Diamètre extérieur raccord mâle [mm]:	24,5
Longueur raccord mâle [mm]:	121,7
SW côté raccordement raccord mâle:	34
l/min pour ΔP=2 bar:	65
Domaine d'application:	Agriculture, secteur du bâtiment, industrie, applications offshore (pétrole et gaz), construction automobile et de routes
Erreur de type:	false
Matériau boîtier:	Acier
Matériau étanchéité:	PU (AU), PTFE
Norme:	ISO 16028
Plage de température [°C]:	-25 °C à +100 °C
Raccord femelle ou raccord mâle:	Raccord mâle
Résistance à la rouille blanche [h]:	500
Résistance à la rouille rouge [h]:	1000
Surface:	Zinc-nickel

Avantages

Cette série offre des pressions de service plus élevées que les séries traditionnelles de la norme ISO 16028. Résistance aux impulsions jusqu'à 1 million de cycles à l'état couplé. La fermeture de sécurité garantit une protection optimale contre les déconnexions involontaires. La valve plate spécialement conçue empêche les fuites d'huile et l'inclusion d'air lors du processus d'accouplement. Le revêtement en zinc-nickel garantit une protection optimale contre la corrosion

Conseils pratiques

La série ST-3FF peut être couplée sous pression résiduelle sur le côté opposé sans pression (série ST-FF, VC-FF ou ST-2FSI). Le niveau de la pression résiduelle ne doit pas dépasser la pression de service maximale du composant Pour cette application, le côté opposé doit être sans pression et ouvert vers le réservoir. Toute pression résiduelle sur le côté opposé entraînerait une augmentation de la force d'accouplement.

Sous réserve de modifications techniques.
