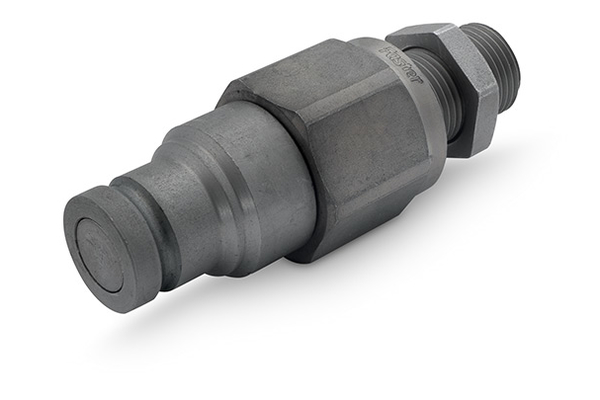

ST-FF22CELS15-12S - Coupleur enfichable série ST-FF raccord mâle

Informations produits

BG:	3
DN:	12
Size:	08
Pouce:	1/2
Pression de service [bar]:	350
Filetage + norme:	Filetage de cloison métrique court ISO 8434-1-L
Filetage de raccordement [GA]:	M22x1,5
Ø tube R [mm]:	15L

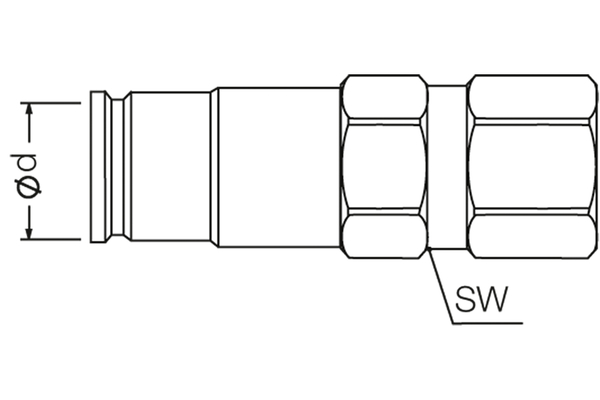

Diamètre extérieur raccord mâle [mm]:	24,5
Longueur raccord mâle [mm]:	91,5
SW1 [mm]:	34
l/min pour ΔP=2 bar:	110
Domaine d'application:	Agriculture, secteur du bâtiment, industrie, applications offshore (pétrole et gaz), construction de véhicules et de routes
Matériau boîtier:	Acier
Matériau étanchéité:	NBR & PUR
Norme:	ISO 16028
Plage de température [°C]:	-25°C à +100°C
Raccord femelle ou raccord mâle:	Raccord mâle
Résistance à la rouille blanche [h]:	500
Résistance à la rouille rouge [h]:	1000
Surface:	Mate 1000 (zinc-nickel)

Avantages

Cette série offre des pressions de service plus élevées que les séries traditionnelles de la norme ISO 16028. Résistance aux impulsions jusqu'à 1 million de cycles à l'état couplé. La fermeture de sécurité garantit une protection optimale contre les déconnexions involontaires. La valve plate spécialement conçue empêche les fuites d'huile et l'inclusion d'air lors du processus d'accouplement. Le revêtement en zinc-nickel garantit une protection optimale contre la corrosion

Conseils pratiques

Lors de la spécification de la pression de service, il convient de tenir compte de la pression de service maximale admissible du raccord. Pour les opérations d'accouplement sous pression dynamique > 7 bar, veuillez utiliser la série 3FF. Il est également possible d'utiliser la combinaison de la série ST-FF ou VC-FF avec une vanne VDM en amont.

Sous réserve de modifications techniques.
